Protector Guardrail D228 dauerhafter kollektiver Dachkantenschutzdauerhafter kollektiver Dachkantenschutz
Ein dauerhaftes, nicht durchdringendes Dachkantenschutzsystem für kontinuierlichen kollektiven Absturzschutz. Ohne Kompromisse bei der Dachdichtigkeit, der architektonischen Intention oder dem langfristigen Vermögenswert.
Vier Varianten, ein Prinzip
Jedes Dach hat seine eigene Geometrie, Windbelastung und Hindernisse. Deshalb ist D228 in vier Stanchion-Konfigurationen lieferbar — alle 1143 mm hoch, alle projektspezifisch nach Eurocode berechnet, alle ohne Dachdurchdringung.
Welche Basis passt zu welcher Dachzone?
Die endgültige Wahl erfolgt nach projektbezogener Eurocode-Berechnung — Windbelastung, Dachgeometrie und Hindernisse bestimmen gemeinsam, welche Basis an welcher Position vorgesehen wird. Als Ausgangspunkt:
Zone antippen, um das passende Modell zu sehen →
L-base
Lineare einseitige Basis für die durchgehende gerade Dachkante, zwischen Ecken und Abschlussstücken.
- Höhe
- 1143 mm
- Basis
- L-Form
- Stanchion-Abstand
- ≤ 4000 mm
- Profil
- Aluminium 6060-T6
Diese Stütze für Ihr Dach? Unverbindliche Beratung →
T-base-1000
T-förmige Querbasis von 1000 mm — die Standardkonfiguration für den Großteil der Flachdächer (Geländekategorie I–III).
- Höhe
- 1143 mm
- Basis
- T-Form, 1000 mm
- Geländekategorie
- I–III
- Profil
- Aluminium 6060-T6
Diese Stütze für Ihr Dach? Unverbindliche Beratung →
T-base-500
Kompakte T-Basis von 500 mm für schmale Dachzonen, neben Hindernissen, Lichtkuppeln oder HVAC-Einheiten — gleiches Prinzip, kleinerer Fußabdruck.
- Höhe
- 1143 mm
- Basis
- T-Form, 500 mm
- Geländekategorie
- I–II
- Profil
- Aluminium 6060-T6
Diese Stütze für Ihr Dach? Unverbindliche Beratung →
X-base-1500
Kreuzförmige Basis 1500 × 1500 mm für Ecken, Abschlussstücke und windexponierte Zonen (Geländekategorie IV, Küste, Hochbau).
- Höhe
- 1143 mm
- Basis
- X-Form, 1500 × 1500
- Geländekategorie
- I–IV
- Profil
- Aluminium 6060-T6
Diese Stütze für Ihr Dach? Unverbindliche Beratung →
Vollständige Variantenübersicht: Technik & Normen → Variantenspezifikationen.
Auch für kompakte Dachkanten geeignet
Wenig Platz zwischen Dachkante und Installationen? Die kompakten PG-T100- und PG-T50-Konfigurationen ermöglichen die Montage der Ballastplattform auch dort, wo eine Standardaufstellung nicht passt. Dieses Video zeigt die Montage bei begrenztem Dachkantenraum.
Klappbar: gesichert, aber außer Sicht

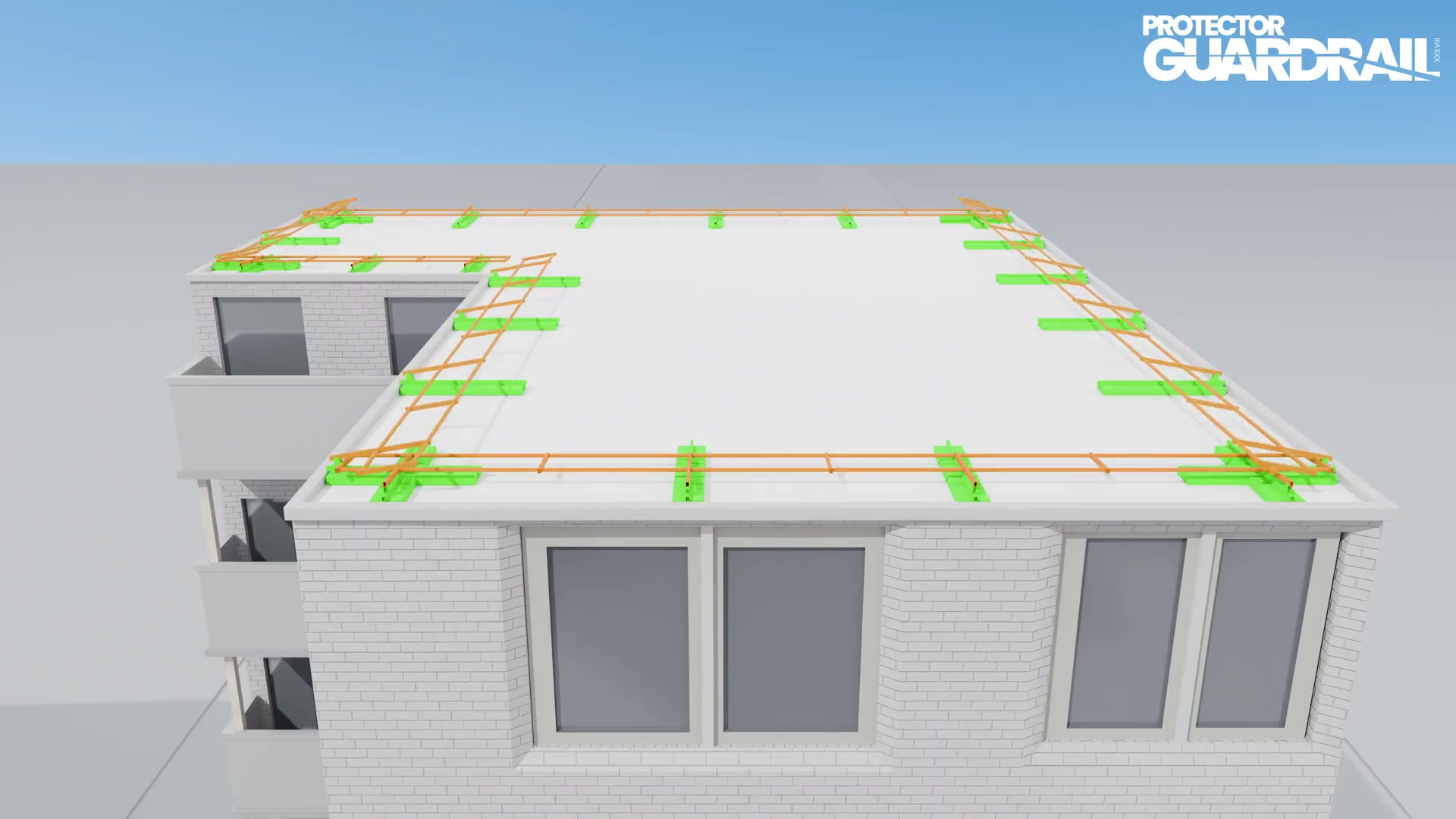

Sichtbarkeit von der Straße ist für viele Gebäudeeigentümer ein Einwand. Das klappbare Geländer löst das: permanente kollektive Absturzsicherung, die sich abklappen lässt, wenn das Dach nicht betreten wird. Dieses Video zeigt das klappbare System auf der Ballastplattform.
Prüfberichte & Erklärungen
EN 13374:2025 Klasse A — Prüfbericht
BerichtDrittgeprüfte Widerstandswerte und Konformitätsübersicht.
Leistungserklärung (DoP)
DoPLeistungserklärung gemäß Bauproduktenverordnung (EU) Nr. 305/2011.
Eurocode-Windlastberechnung
BerechnungProjektspezifisches Berechnungsbeispiel — Geländekategorie, Zonen, Sicherheitsbeiwerte.
Ballastplan — Beispielprojekt
PlanStückliste und Ballastanordnung für ein typisches 60-m-Perimeter-Projekt.
Dauerhaft. Nicht durchdringend. Strukturell nachweisbar
Im Gegensatz zu ankerbasierenden Liniensystemen, die auf individuelle Befestigung, Beaufsichtigung und Verhaltenskonformität angewiesen sind, funktioniert Protector Guardrail als strukturelle Sicherheitslösung.
Ballastierter dauerhafter kollektiver Dachkantenschutz
Protector Guardrail etabliert eine neue Referenzkategorie in der Dachsicherheit. Das System wandelt Dachsicherheit von einer temporären Verpflichtung in ein dauerhaftes Gebäudeelement.
- Schutz kontinuierlich vorhanden, unabhängig vom Nutzerverhalten
- Keine PSA-Konformität, Schulung oder Verhaltenserzwingung erforderlich
- Ein adaptives Pfostenprinzip für alle Dachtypen und Portfolios
- Keine Durchdringung der Dachabdichtungsschicht
Entwickelt aus einem patentierten niederländischen Engineering-Konzept und innerhalb des europäischen Tragwerksnormen-Rahmens konstruiert, etabliert das System eine neue Referenzkategorie in der Dachsicherheit: ballastierter dauerhafter kollektiver Dachkantenschutz.
Das Herzstück ist ein einziges adaptives Pfostenprinzip, das eine Standardisierung über verschiedene Dachtypen hinweg ermöglicht. Dadurch wird die Planungskomplexität reduziert, die Detaillierung vereinfacht und eine konsistente strukturelle Leistung über Portfolios hinweg gewährleistet.
Sicherheit wird zu einem konstruktiv verankerten Gebäudeelement — und nicht zu einem operativen Zubehör.
Die Abdichtungsgarantie bleibt vollständig erhalten
Erlischt dadurch meine Dachgarantie?
Sicherheitsfaktoren sind gezielt bemessen. Leistungen sind berechenbar
Die Systemarchitektur basiert auf drei Kernkomponenten, vereint durch ein grundlegendes Prinzip: Dachsicherheit muss dauerhaft, vorhersehbar und strukturell nachweisbar sein.
Adaptive Pfostenkonfiguration
Ein anpassbarer Pfosten ermöglicht die Standardisierung über verschiedene Dachtypen. Leichtes recyceltes Aluminium mit korrosionsbeständiger Oberfläche. Integrierte Ballasthalter in der Basisgeometrie. Für jeden Dachtyp einstellbar.
Modulare Horizontalrohre
Obergurt und Mittelgurt verbinden Pfosten zu einem durchgehenden Dachkantengeländer. Die modulare Architektur ermöglicht eine präzise Ausrichtung über gerade Abschnitte, Ecken und komplexe Geometrien. Verschraubt, kein Schweißen auf der Baustelle.
Ballastbasierte Stabilisierung
Ballastkonfiguration nach Eurocode-Lastkombinationen berechnet. Lastverteilung konform mit ULS und SLS. Windauftrieb und horizontale Linienlasten unter definierten Geländekategorien bewertet.
| Lastfall | Norm | Grenzzustand |
|---|---|---|
| Eigengewicht ULS + SLS | Norm: EN 1991-1-1:2019 | ULS + SLS |
| Wind — horizontal ULS + SLS | Norm: EN 1991-1-4:2011 | ULS + SLS |
| Wind — Auftrieb ULS | Norm: EN 1991-1-4:2011 | ULS |
| Menschliche Einwirkung ULS | Norm: EN 13374:2025 | ULS |
| Kombinierte Last ULS + SLS | Norm: EN 1990:2025 | ULS + SLS |
| Spezifikation | Wert |
|---|---|
| Material Hochwertiges recyceltes Aluminium | Hochwertiges recyceltes Aluminium |
| Dachschutzstreifen Gummigranulat 15 mm | Gummigranulat 15 mm |
| Höhe 1143 mm | 1143 mm |
| Produktgarantie 10 Jahre | 10 Jahre |
| Bemessungslebensdauer 50 Jahre | 50 Jahre |
Ausgelegt für eine vorhersehbare, risikoarme Montage
Durch den Verzicht auf invasive Installationsverfahren reduziert das System das Projektrisiko, verkürzt die Installationszeiten und verringert die Anfälligkeit für Abdichtungsfehler.
Keine Dachdurchdringung
Kein Bohren, kein Kleber, kein direkter Membrankontakt. Abdichtungsintegrität vollständig erhalten.
Standardwerkzeug
Geringer Koordinationsaufwand. Geringere Abhängigkeit von Fachhandwerkern. Schnell installierbar.
Leichtes Aluminium
Komponenten vereinfachen Transport und Handhabung vor Ort. Kompakte, klappbare Konfigurationen reduzieren das Transportvolumen.
Vollständige Dokumentation
Projektspezifischer Berechnungsbericht, Ballastplan, Montagecheckliste und Leistungserklärung mit jeder Lieferung.
Kapitalkomponente. Kein operatives Sicherheitszubehör
Durch den Verzicht auf Ankerprüfungen, PSA-Konformitätsmanagement und Verhaltenserzwingung reduziert das System strukturell die wiederkehrenden Sicherheitsmanagementkosten.
Der Verzicht auf Membrandurchdringungen senkt das langfristige Leckage- und Sanierungsrisiko erheblich. Langlebige Aluminiumkonstruktion und korrosionsbeständige Oberflächen minimieren den Wartungsaufwand über Jahrzehnte der Exposition.
Für Immobilieneigentümer und institutionelle Investoren bedeutet dies:
- Reduzierte Betriebsausgaben
- Geringere Haftungsexposition
- Planbares Konformitätsmanagement
- Verbesserte Lebenszykluskostenmodellierung
Sicherheit wird zu einem baulich verankerten Instrument des Kostenmanagements.
Bereit für die Spezifikation?
Fordern Sie das vollständige technische Paket an — Berechnungsberichte, Prüfdokumentation, Leistungserklärung, CAD-Dateien und BIM-Modelle.
