Protector Guardrail D228 stałe zbiorowe zabezpieczenie krawędzistałe zbiorowe zabezpieczenie krawędzi
Stały, niepenetrujący system zabezpieczenia krawędzi dachu zapewniający ciągłą zbiorową ochronę przed upadkiem. Bez kompromisów w zakresie integralności dachu, zamysłu architektonicznego czy długoterminowej wartości majątkowej.
Cztery warianty, jedna zasada
Każdy dach ma własną geometrię, obciążenie wiatrem i przeszkody. Dlatego D228 dostępny jest w czterech konfiguracjach słupków — wszystkie o wysokości 1143 mm, wszystkie obliczane wg Eurokodu osobno dla każdego projektu, wszystkie bez penetracji dachu.
Która podstawa pasuje do której strefy dachu?
Ostateczny wybór zapada po obliczeniach wg Eurokodu dla każdego projektu — obciążenie wiatrem, geometria dachu i przeszkody wspólnie określają, która podstawa pasuje na którą pozycję. Jako punkt wyjścia:
Kliknij strefę, aby zobaczyć pasujący model →
L-base
Liniowa jednostronna podstawa do ciągłej prostej krawędzi dachu, między narożnikami a zakończeniami.
- wysokość
- 1143 mm
- podstawa
- kształt L
- rozstaw słupków
- ≤ 4000 mm
- profil
- Aluminium 6060-T6
Ta podpora na Twój dach? Bezpłatna porada →
T-base-1000
Poprzeczna podstawa T o szerokości 1000 mm — standardowa konfiguracja dla większości dachów płaskich (klasa terenu I–III).
- wysokość
- 1143 mm
- podstawa
- kształt T, 1000 mm
- klasa terenu
- I–III
- profil
- Aluminium 6060-T6
Ta podpora na Twój dach? Bezpłatna porada →
T-base-500
Kompaktowa podstawa T o szerokości 500 mm do wąskich stref dachu, obok przeszkód, świetlików lub jednostek HVAC — ta sama zasada, mniejszy obrys.
- wysokość
- 1143 mm
- podstawa
- kształt T, 500 mm
- klasa terenu
- I–II
- profil
- Aluminium 6060-T6
Ta podpora na Twój dach? Bezpłatna porada →
X-base-1500
Krzyżowa podstawa 1500 × 1500 mm do narożników, zakończeń i stref eksponowanych (klasa terenu IV, wybrzeże, wysoka zabudowa).
- wysokość
- 1143 mm
- podstawa
- kształt X, 1500 × 1500
- klasa terenu
- I–IV
- profil
- Aluminium 6060-T6
Ta podpora na Twój dach? Bezpłatna porada →
Pełna macierz specyfikacji dla każdego wariantu: technika i normy → specyfikacje wariantów.
Pasuje także do wąskiej krawędzi dachu
Mało miejsca między krawędzią dachu a instalacjami? Kompaktowe konfiguracje PG-T100 i PG-T50 ustawiają platformę balastową również tam, gdzie standardowy układ się nie mieści. Ten film pokazuje montaż przy ograniczonej przestrzeni krawędzi dachu.

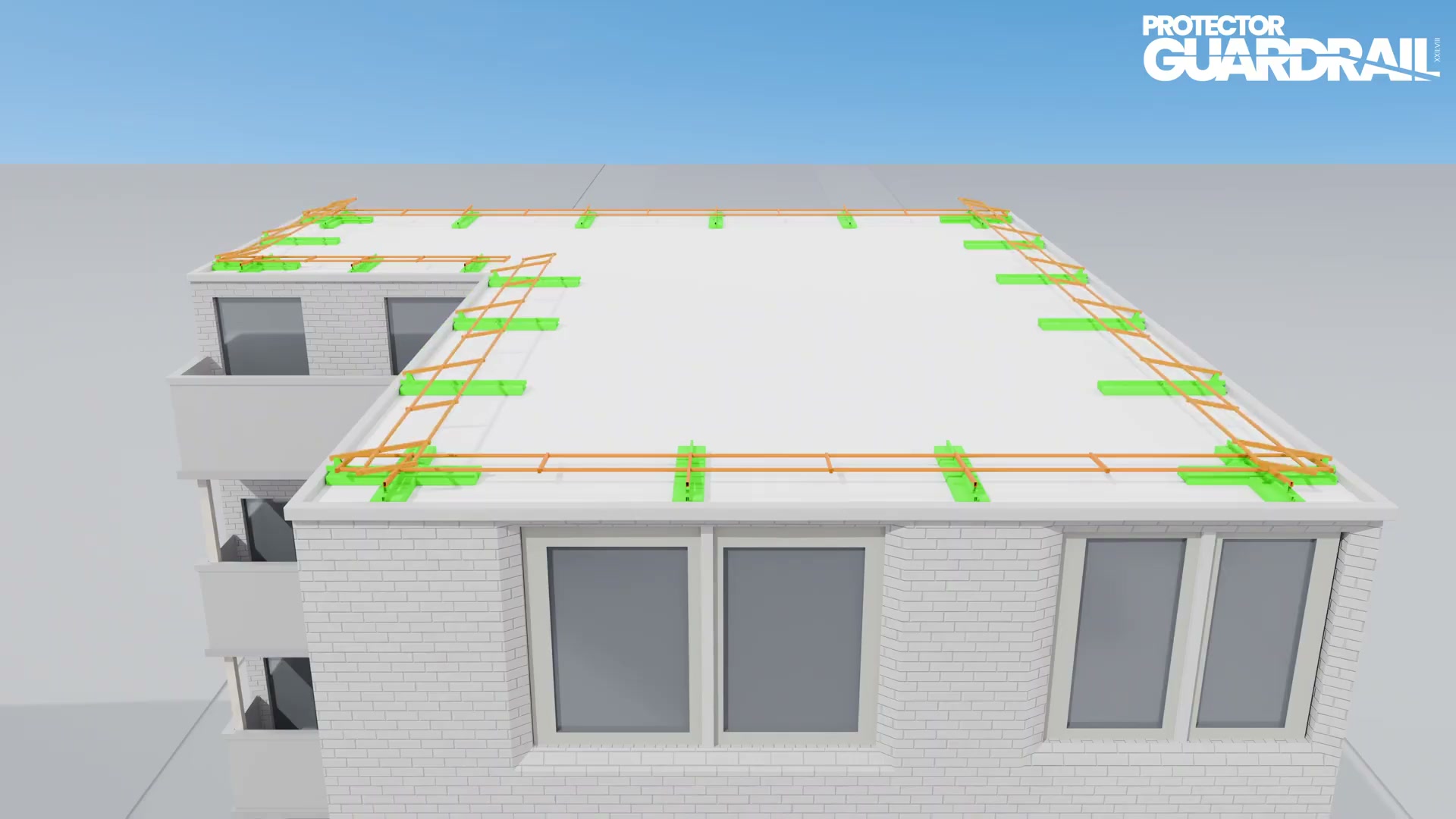

Składane: zabezpieczone, lecz niewidoczne
Widoczność z poziomu ulicy stanowi dla wielu właścicieli budynków problem. Składana balustrada rozwiązuje to: stała zbiorowa ochrona, którą składa się, gdy dach nie jest użytkowany. Ten film pokazuje składany system na platformie balastowej.
Raporty z badań i deklaracje
EN 13374:2025 klasa A — raport z badań
RaportWartości wytrzymałości zbadane przez stronę trzecią oraz podsumowanie zgodności.
Deklaracja właściwości użytkowych (DoP)
DoPDeklaracja oznakowania CE zgodna z Rozporządzeniem o wyrobach budowlanych.
Obliczenia obciążenia wiatrem wg Eurokodu
ObliczeniaPrzykład obliczeniowy dla konkretnego projektu — klasa szorstkości terenu, strefy, współczynniki bezpieczeństwa.
Plan balastu — projekt przykładowy
PlanZestawienie ilości i układ balastu dla typowego projektu o obwodzie 60 m.
Stały. Niepenetrujący. Strukturalnie weryfikowalny
W przeciwieństwie do systemów liniowych opartych na kotwach, które zależą od indywidualnego zaczepienia, nadzoru i zgodności zachowań, Protector Guardrail działa jako strukturalne rozwiązanie bezpieczeństwa.
Balastowane stałe zbiorowe zabezpieczenie krawędzi
Protector Guardrail ustanawia nową kategorię referencyjną w bezpieczeństwie dachów. System przekształca bezpieczeństwo dachu z tymczasowego obowiązku w stały element budynku.
- Ochrona obecna stale, niezależnie od działania użytkownika
- Bez wymogu zgodności ŚOI, szkoleń czy egzekwowania zachowań
- Jedna adaptacyjna zasada słupka dla wszystkich typów dachów i portfeli
- Brak penetracji warstwy wodoszczelnej
Opracowany na bazie opatentowanej holenderskiej koncepcji inżynierskiej i zaprojektowany w ramach europejskich norm konstrukcyjnych, system ustanawia nową kategorię referencyjną w bezpieczeństwie dachów: balastowane stałe zbiorowe zabezpieczenie krawędzi.
Sednem jest jedna adaptacyjna zasada słupka, która umożliwia standaryzację na różnych typach dachów. Redukuje to złożoność specyfikacji, upraszcza detale i gwarantuje spójne właściwości konstrukcyjne w ramach portfeli.
Bezpieczeństwo staje się zaprojektowanym elementem budynku — nie operacyjnym akcesorium.
Gwarancja wodoszczelności pozostaje w pełni zachowana
Czy unieważnia to gwarancję na mój dach?
Współczynniki bezpieczeństwa są zaprojektowane. Właściwości są obliczalne
Architektura systemu zbudowana jest wokół trzech kluczowych komponentów, zjednoczonych jedną podstawową zasadą: bezpieczeństwo dachu musi być stałe, przewidywalne i strukturalnie weryfikowalne.
Adaptacyjna konfiguracja słupka
Jeden adaptacyjny słupek umożliwiający standaryzację na różnych typach dachów. Lekkie aluminium z recyklingu z wykończeniem odpornym na korozję. Zintegrowane uchwyty balastu w geometrii podstawy. Regulowany dla każdego typu dachu.
Modułowe poziome poręcze
Poręcz górna i pośrednia łączą słupki w ciągłe zabezpieczenie krawędzi. Architektura modułowa umożliwia precyzyjne ustawienie na odcinkach prostych, narożnikach i złożonych geometriach. Montaż narzędziowy. Bez spawania na miejscu.
Stabilizacja oparta na balaście
Konfiguracja balastu obliczona zgodnie z kombinacjami obciążeń wg Eurokodu. Przenoszenie obciążeń rozłożone dla zgodności zarówno z SGN, jak i SGU. Wypór wiatru i poziome obciążenia liniowe ocenione w zdefiniowanych klasach szorstkości terenu.
| Przypadek obciążenia | Norma | Stan graniczny |
|---|---|---|
| Ciężar własny SGN + SGU | Norma: EN 1991-1-1:2019 | SGN + SGU |
| Wiatr — boczny SGN + SGU | Norma: EN 1991-1-4:2011 | SGN + SGU |
| Wiatr — wypór SGN | Norma: EN 1991-1-4:2011 | SGN |
| Uderzenie człowieka SGN | Norma: EN 13374:2025 | SGN |
| Obciążenie złożone SGN + SGU | Norma: EN 1990:2025 | SGN + SGU |
| Specyfikacja | Wartość |
|---|---|
| Materiał Wysokiej jakości aluminium z recyklingu | Wysokiej jakości aluminium z recyklingu |
| Pasy ochronne dachu Granulat gumowy 15 mm | Granulat gumowy 15 mm |
| Wysokość 1143 mm | 1143 mm |
| Gwarancja produktu 10 lat | 10 lat |
| Przewidywany okres użytkowania 50 lat | 50 lat |
Zaprojektowany pod przewidywalny, niskoryzykowny montaż
Dzięki eliminacji inwazyjnych procedur montażowych system obniża ryzyko projektu, skraca harmonogramy instalacji i redukuje ekspozycję na błędy wodoszczelności.
Brak penetracji dachu
Bez wiercenia, bez kleju, bez bezpośredniego kontaktu z membraną. Integralność wodoszczelna w pełni zachowana.
Standardowe narzędzia
Minimalna złożoność koordynacji. Zmniejszona zależność od wyspecjalizowanych fachowców. Szybkie wdrożenie.
Lekkie aluminium
Komponenty upraszczają transport i obsługę na miejscu. Kompaktowe składane konfiguracje redukują objętość transportu.
Pełna dokumentacja
Raport obliczeniowy dla konkretnego projektu, schemat balastu, lista kontrolna montażu i DoP przy każdej dostawie.
Składnik kapitałowy. Nie operacyjne akcesorium bezpieczeństwa
Dzięki eliminacji zależności od inspekcji kotew, zarządzania zgodnością ŚOI i egzekwowania zachowań system strukturalnie redukuje powtarzające się koszty zarządzania bezpieczeństwem.
Brak penetracji membrany znacząco obniża długoterminowe ryzyko przecieków i napraw. Trwała konstrukcja aluminiowa i wykończenia odporne na korozję minimalizują wymagania konserwacyjne przez dziesięciolecia ekspozycji.
Dla właścicieli nieruchomości i inwestorów instytucjonalnych przynosi to:
- Zmniejszone wydatki operacyjne
- Niższą ekspozycję na odpowiedzialność
- Przewidywalne zarządzanie zgodnością
- Ulepszone modelowanie kosztów cyklu życia
Bezpieczeństwo staje się zaprojektowanym mechanizmem zarządzania finansowego.
Gotowy do specyfikacji?
Zamów pełny pakiet techniczny — raporty obliczeniowe, dokumentację badań, Deklarację właściwości użytkowych, pliki CAD i modele BIM.
