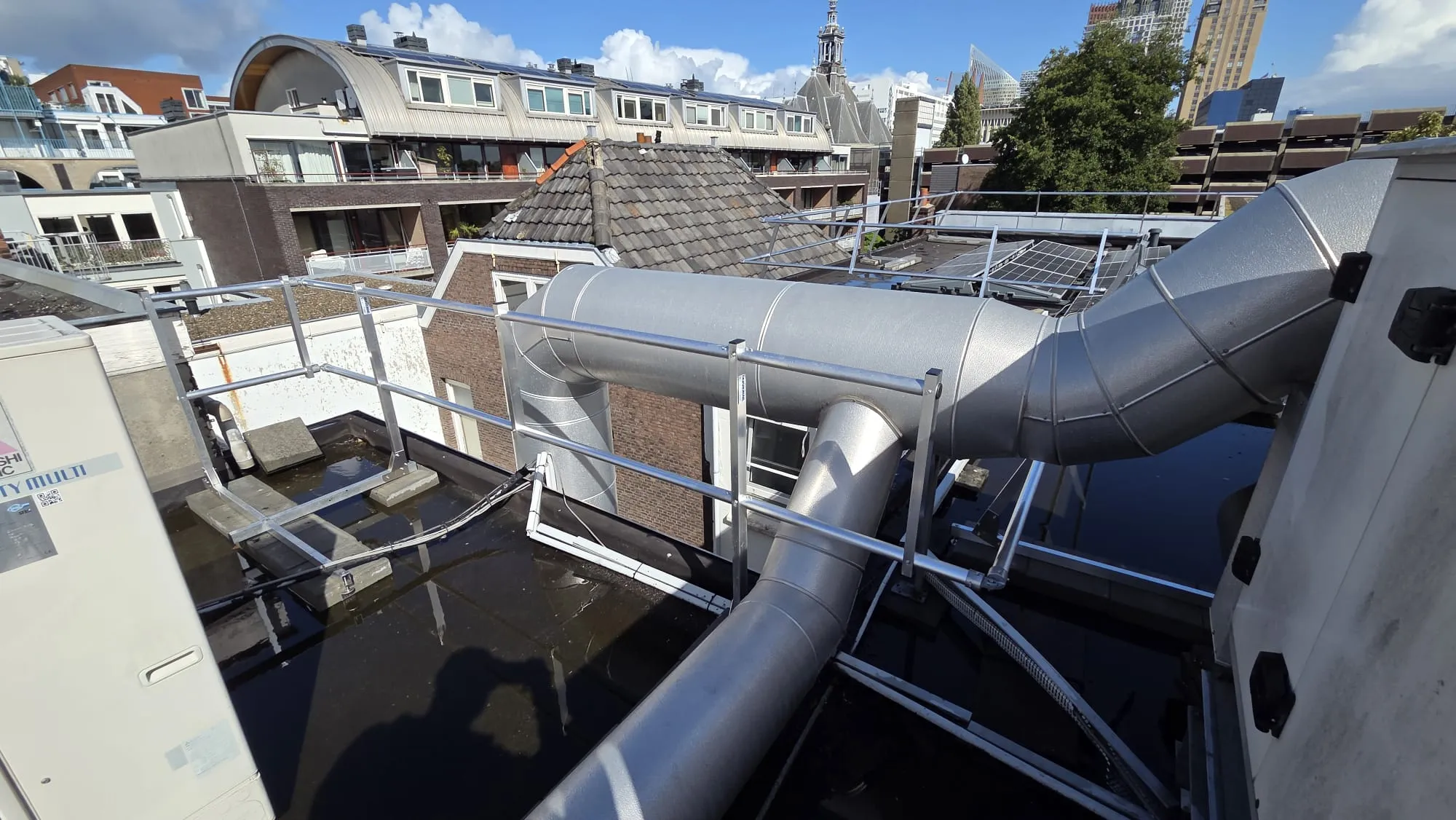

Technische documentatie en tekeningen Protector Guardrail
Technische bibliotheek

Downloads & BronnenBronnen

Technische documentatie, CAD-bestanden, BIM-modellen, bestekteksten en compliancematerialen. Alles wat u nodig heeft om Protector Guardrail te specificeren, goed te keuren en te installeren.

aanvraag Engineering consultatie
Technische documentatie en tekeningen Protector Guardrail
Technische downloads

Documentatiebibliotheek

Voorbeeld berekeningsrapport

PDF

Eurocode-berekeningsvoorbeeld — windzone 3, terreinruwheidsklasse II, gebouwhoogte 12m

PDF · 2,4 MB

EN 13374 testrapport

PDF

Volledige prestatietestdocumentatie — klasse A, B en C configuraties

PDF · 5,1 MB

Prestatieverklaring (DoP)

PDF

Standaard DoP-sjabloon — EN 13374 en EN ISO 14122-3

PDF · 0,8 MB

Compliance overzicht

PDF

Tweezijdige samenvatting van toepasselijke normen en complianceaanpak voor specificeerders

PDF · 0,5 MB

Installatiehandleiding

PDF

Volledige installatiegids met ballastschema, aandraaimomenten en inspectieprotocol

PDF · 3,2 MB
Ontwerpbestanden

CAD & BIM bestanden

CAD-bestanden — systeemcomponenten

CAD

2D DWG-bestanden voor staander, bovenregel, tussenregel en ballastblok — alle standaardconfiguraties

DWG · ZIP

BIM-modellen (IFC / RVT)

BIM

Revit- en IFC-formaat BIM-objecten voor integratie in gebouwinformatiemodellen

IFC · RVT
Bestekteksten

Kant-en-klare bestektekst

STABU besteksomschrijving

DOCX

Nederlandse bestekstekst voor permanent ballastgestabiliseerde valbeveiliging op platte daken

DOCX · NL

CSI Specification Text

DOCX

MasterSpec-formaat specificatiesectie voor permanent ballasted guardrail systems

DOCX · EN
Veelgestelde vragen

FAQ

1Vervalt de dakgarantie door het systeem?
Nee. Het Protector Guardrail systeem penetreert het dakmembraan niet. Alle voetplaten worden geplaatst op beschermende ondervloer die direct contact met het membraan voorkomt. De dakgarantie blijft intact. Wij adviseren de specifieke vereisten van uw membraanfabrikant te bevestigen.
2Met welke daktypen is het systeem compatibel?
Protector Guardrail is compatibel met alle gangbare Europese platte daktypen: enkellaags membranen (PVC, TPO, EPDM), bitumineuze meerlagse systemen, omgekeerde daken, groendaken (met geschikte ballastdistributie) en metalen dakbedekkingen met membraanbedekking.
3Heb ik een constructeur nodig voor goedkeuring?
Protector Guardrail levert projectspecifieke constructieve berekeningsrapporten opgesteld conform Eurocode. Deze documenten zijn doorgaans voldoende voor omgevingsvergunning en bouwtoezicht. Wij adviseren de vereisten bij uw gemeente of bouwtoezicht te bevestigen.
4Hoe wordt de ballasthoeveelheid bepaald?
Ballastmassa wordt locatiespecifiek berekend met EN 1991-1-4 windbelastingmethodologie. Vereiste invoer: gebouwlocatie (voor windsnelheid), gebouwhoogte en terreinruwheidsklasse. Wij verzorgen de berekening per project en stellen een projectspecifiek ballastschema op bij het berekeningsrapport.
5Welke documentatie wordt meegeleverd?
Elk project ontvangt: projectspecifiek Eurocode-berekeningsrapport, Prestatieverklaring (DoP), installatierapport, ballastschema en inspectie/onderhoudssjabloon. Volledige documentatie voor het gebouwveiligheidsdossier.
6Kan het systeem worden verwijderd en herplaatst?
Ja. Componenten zijn gereedschapsbevestigd en kunnen worden gedemonteerd voor dakwerkzaamheden en opnieuw worden geplaatst. Ballast moet worden verwijderd en teruggeplaatst conform het oorspronkelijke schema. Als de gebouwgeometrie of blootstelling wijzigt, dient de ballastberekening opnieuw te worden bevestigd.

Klaar om te specificeren?

Alles wat u nodig heeft om Protector Guardrail te specificeren, goed te keuren en te installeren — direct in uw inbox.
